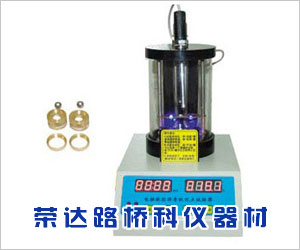

本儀器是我公司推出的新一代電腦軟化點試驗器，采用新設計的結構外觀和微電腦電路，具有體積小，故障率低，智能化程度高，使用簡單快捷等特點。本儀器時間溫度分別顯示，升溫速度采用PID加模糊邏輯算法控制、程控磁力攪拌器攪拌、升溫線性好、高精度光電檢測技術掃描鋼球下沉距離（25.4mm）自動記錄試驗結果，僅需按下“啟動”鍵，試驗即可自動完成，結果準確可靠，可供公路、城建、石化、及科研院所（校）從事瀝青性能檢測與研究之用。
一、【技術指標】：
1、測溫精度：0.1℃
2、測溫范圍：-50－125℃；控溫范圍：常溫—125℃
3、升溫速度：三分鐘后5.0℃±0.5℃/分
4、時間精度：1秒
5、計時范圍：0－99分99秒
6、下沉距離：25.4mm
7、鋼球直徑：9.53mm
8、鋼球重量：3.5±0.05g
9、執行標準：GB/T4505、ASTMD36、T0606-2000。
儀器整機指標：
電源：AC 220±10V
功耗：5W(不開加熱)
加熱功率：800W
防護等級：IPV4，防濺。
二、【儀器構造】：
儀器由控制箱、玻璃杯、加熱環、試件架組件構成。
（一）控制箱前面板簡介
儀器前面板共有“試驗”、“結果”、“手動”、“打印”四個按鍵，其中功能如下：
“試驗” 在待機狀態下，按下該鍵，試驗啟動。如果試驗已經啟動，按下該鍵則調整提高電機轉速。
“結果” 在待機或者試驗結束后按下該鍵，循環顯示試驗結果，依次為通道1(CH1燈亮)溫度，時間；通道2(CH2燈亮)溫度，時間；兩通道(CH1,CH2燈同時亮)平均值溫度和時間。在試驗進行中按下該鍵，用于降低電機轉速。
“手動” 在試驗進行中，按下該鍵，停止其中1路試驗，再次按下，停止另一路試驗。在參數設置界面下，該鍵用于增大設置值。
“打印” 在待機狀態下，按下該鍵，打印輸出試驗結果。在參數設置界面下，該鍵用于減小設置值。在試驗狀態下，按下該鍵直接停止試驗。請核對產品型號，確認該儀器具備打印輸出功能。
（二）儀器后面接口：
1、電源插口（內帶保險）。
2、加熱器輸出口。
3、溫度傳感器輸入口。
4、打印輸出，計算機RS232C通訊口。
5、電源開關。
儀器所有接口均不相同，且有防止插反鎖扣，當發現不能插入連接頭時，請檢查是否插反，切勿用力，以免損壞接口。
三、【試驗操作說明】：
按下“試驗”鍵啟動試驗（確保電熱管已經浸入水中），觀察杯中攪拌針轉速，如果太快或者太慢，使用“試驗”和“結果”鍵進行調整。
等待小球落下，試驗可以自動停止。如果需要手動停止試驗，可以連按兩次“手動”鍵或者按一次“打印”鍵。
試驗結束，按“結果”鍵顯示試驗結果，連續按動該鍵，顯示值在CH1，CH2，平均值之間循環顯示。
四、【參數設置】：
   按下“結果”鍵不松開，儀器進入?yún)?shù)設置狀態，按“結果”鍵切換參數項，按“手動”“打印”鍵該該值進行增大和減小。
   參數含義：
BESP   攪拌電機轉速。減小該值，攪拌針轉速降低，增大該值，攪拌針轉速升高。
DRSP 加熱速率調整，該值出廠設置為45，在不同的地域或者由于加熱管不合要求而導致升溫速率偏差，修改該值，調整升溫速率。減小該值，升溫速率減小，反之增大。
TEAD 溫度修正值，該值用于修正傳感器顯示值，帶一位小數。該值出廠為0。
GDJC   光電檢測靈敏度設置，取值OFF，1－5，OFF表示自動光電檢測功能關閉，1－5表示自動光電檢測開啟，分別對應不同等級的靈敏度，5表示高靈敏度，1表示低靈敏度。當由于外界光線環境發生變化，光線增強，導致不能可靠的檢測到小球落下，將需將靈敏度調高。
    參數修正完畢，停止操作，6秒鐘后，儀器自動保存設置值，并回到待機狀態。
