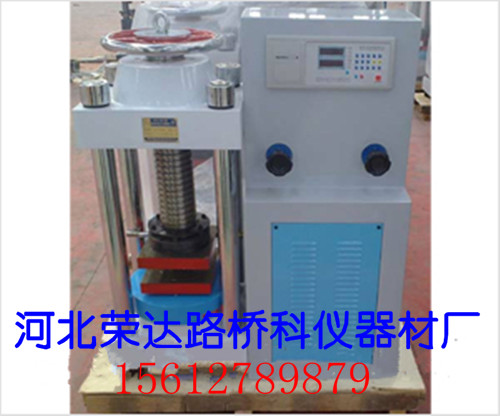

DYE-2000型數顯式混凝土壓力試驗機，混凝土壓力試驗機,混凝土壓力機,混凝土試塊壓力機，本試驗機符合GB-T50081-2002普通混凝土力學性能試驗方法標準，具有手動加荷及加荷速度裝置，主要用于測試磚、石、水泥及混凝土抗壓強度試驗，是建筑，建材，公路，橋梁及機場施工單位的必備設備。本實驗機精度高操作方便，而且可與實驗室中心電腦聯網，是目前*內更新換代的較好新產品。
主要技術參數
1、大載荷：2000KN
2、準確度等級：一級
3、測力范圍：200--2000KN
4、小分辨率：0.1KN
5、上下壓板中間凈距：320mm
6、上下壓板尺寸：250X220mm
7、電機功率：0.75KW
8、儀表使用電壓：220V±10%
9、電機使用電壓：380V±10%
10、活塞直徑X大行程：φ255X50mm
11、機器凈重：800Kg
壓力試驗機(壓力試驗機原理 液壓式壓力試驗機)一)結構：
本機主要由以下三個部分組成：
1、機體部分
機架3為球墨鑄鐵的結實機架，機架上部裝有螺母4、連接絲桿2，在絲桿末端有凸球座5及上承壓板6，在試件受壓時可以自動調整上承壓板與試件受壓面的接觸吻合。根據試件大小，可以轉動手輪1，調節絲桿至適當高度。
下承壓板表面刻有定位線，便于試件放置于中心位置。下承壓板7放于活塞8上，在下承壓板下面裝有防塵罩10，防止碎屑和雜物落入油缸11里面。當活塞受到油壓上升時，推動下承壓板向上頂壓試件。
油缸11座落在機架的下部，在油缸的內壁上部嵌有復合密封圈9，防止在高壓時活塞和油缸間的油液溢出，油液溢損極微。油缸后方左上側有一溢油管，直接讓油缸上面的溢油流回油箱，因此可以保持機器四周的潔凈。
若作混凝土抗壓試驗時，建議用戶可自制一斜斗，向后側傾斜，以便清除碎塊，為防止試件經常推移而磨損下承壓板，建議可自制適合試件大小的墊板，但需熱處理(硬度HRC55以上)，用久磨蝕后，便于更換。
2、液壓控制系統
該系統包括電動機及高壓油泵、送油閥、回油閥、油箱等。油泵及電動機14通過聯軸器相連，座于油箱13上，高壓油直接進入送油閥16。當送油閥關閉時，油直接流回油箱，當送油閥打開，回油閥15關閉時，高壓油進入油缸，并傳至傳感器，傳感器將信號傳至測力儀18。
該系統由液壓傳感器、信號放大轉換器、數據處理、打印機及控制操作面板、傳動加載機構等組成。
前面板布置圖：
后面板布置圖：
儀器能實現試驗過程自動控制。自動鎖定破型峰值，能打印試驗結果，試驗過程中能隨時終止試驗。能自動保存試驗數據，掉電也可保存，共可以保存3000組數據(一組數據可為單塊數據或3個數據)，并能對保存的數據進行查詢和打印。試驗數據可靠，操作方便。
壓力顯示：五位數碼顯示壓力kN(千牛頓)。試驗過程中隨壓力實時顯示，試驗結束后破型峰值保持顯示
加荷速度顯示：四位數碼顯示加載速率kN/s(千牛頓/秒)
加載過程中，根據GB/T50081-2002的規則，對不同試件應控制的加荷速率的范圍如下：
橫截面積為100×100mm2的抗壓試塊 ：強度＜C30時為3.0~5.0kN/s
強度≥C30并＜C60時為5.0~8.0kN/s
強度≥C60時為8.0~10.0kN/s
橫截面積為150×150mm2的抗壓試塊 ：強度＜C30時為6.75~11.25kN/s
強度≥C30并＜C60時為11.25~18.00kN/s
強度≥C60時為18.00~22.50kN/s
橫截面積為200×200mm2的抗壓試塊 ：強度＜C30時為12.0~20.0kN/s
強度≥C30并＜C60時為20.0~32.0kN/s
強度≥C60時為32.0~40.0kN/s
終止試驗： 試驗過程中如果發現該次試驗有問題可以按“停止”鍵取消試驗，重新放入試件操作直至試件破裂。
打印： 年、月、日、編號、峰值壓力、峰值壓強(可為單塊或3塊)、進行試驗判據和結果。
數據存儲： 本系統內存儲的數據斷電后仍然能夠保留，恢復通電后能調取原存數據打印報告。本系統大存儲量是3000個測試單元，當你保存第3001個數據時，前面1500個數據被清除，其余的數據依然有效。，第1501到3000個數據自動移至前面1500個數據處，第3001個數據保存在第1501個。在做第3001個數據試驗前，應將前面的1500個數據進行保存。若使用通訊軟件還可以與微機通訊，將機內數據存檔備查或通過連網由管理中心集中存儲，以便質量監督微機化管理。本系統數據表采用Microsoft Access軟件，適用于遠程的SQL server數據庫進行數據的上傳。通訊軟件的使用詳見隨機附帶的通訊協議光盤里的使用說明。
壓力試驗機(壓力試驗機原理 液壓式壓力試驗機)壓力機，混凝土壓力機，壓力試驗機，數顯壓力試驗機，全自動壓力試驗機安裝及調試：
1、安裝
拆箱后，機體上有一個用尼龍塞蓋上的吊裝螺紋孔，掀開尼龍塞，將隨機帶的一只M20的吊裝螺釘旋進螺紋孔，用起吊機械吊至預置的地方。(搬運時，注意機器突出部分)
為了操作方便，機器應放置在預制720mmx600mm高出地面300mm的水泥基礎上(見圖二)。機器調至水平安裝后，應用干凈和浸過煤油的棉紗，擦凈機器上加工表面所涂的防銹劑，然后表面擦干凈并涂薄薄一層機械油。
壓力試驗機(壓力試驗機原理 液壓式壓力試驗機)調試：
本調試僅包括操作前的準備工作，其它詳見注意事項一節。
(1)注油
用螺絲刀擰開后蓋板上固定螺釘并取下后蓋板，向油箱蓋板上φ40mm孔位置注入適量液壓油；
注油量以達到油標中部位置為宜；
注油完畢后蓋上后蓋板。
壓力試驗機(壓力試驗機原理 液壓式壓力試驗機)注意事項：
當環境溫度為15±5℃時，用GB443-84N68機械油
當環境溫度為25±5℃時，用GB443-84N100機械油
(2)電氣聯接
把隨機電源插頭插在相應插座上。電源為380V 50Hz 。
壓力機，混凝土壓力機，壓力試驗機，數顯壓力試驗機，全自動壓力試驗機啟動油泵排氣：
將回油閥(15)打開，送油閥(16)打開。旋轉電源開關，接通機器電源(紅色指示燈亮)顯示建儀畫面，2秒鐘后顯示測試畫面。按下“啟動”鍵，啟動電機，油泵開始工作，持續工作約一分鐘后關閉回油閥，此時可發現下壓板緩慢上升，在下壓板上升到約20mm時，關閉送油閥并打開回油閥，此時下壓板處于回落狀態。重復以上步驟3~4次可完全排除系統內氣體。
四、操作使用
1. 通電：
旋轉電源開關，接通電源(紅色指示燈亮)顯示建儀畫面，2秒鐘后顯示測試畫面(如圖1)，系統處于關閉狀態。
圖1
壓力機，混凝土壓力機，壓力試驗機，數顯壓力試驗機，全自動壓力試驗機系統設置：
按“菜單”鍵，進入選擇菜單狀態(如圖2)。在設置狀態下再按“返回”鍵就退出。用“▲▼”鍵對光標上下移動，進行功能選擇。
圖2
如圖2，此時光標在1處，如按“確認”鍵，則進入系統壓力測試菜單，具體操作見第六節標定與檢測。
用“▲▼”鍵對光標上下移動進行選擇，如選擇2，則進入系統設置菜單(如圖3)。
圖3
(1) “時間”處分別為日期年，月，日，時，分，秒的輸入。日期月的輸入，范圍(1 ～ 12)。日期日的輸入，范圍(1 ～ 31)。日期時的輸入，范圍(0 ～ 23)。日期分的輸入，范圍(0 ～ 59)。一般來說時間無需調正，工作較長時間后，如時間出現偏差，可按照上述方法調正。如不需進行時間設置就不許輸入任何值，每次按“確認”鍵即可。
(2) “序號”處為試驗編號的輸入，范圍(0 ～ 9999)。
一般做完該次試驗的數據后，編號自動加1，可以進行下一組試件的試驗。如果“編號”不是連續的，可以輸入相應的編號，再開始試驗。關閉電源后重新開機，編號將自動從上一次的編號連續下去，不必自己重新輸入編號。
(3) “組數”處為試驗組塊的輸入，范圍(1 或 3)。
如需做單塊試驗，則選擇1，需做3塊一組的試驗選擇3。如選擇3，但沒有做滿3塊而須打印，則須按功能鍵進入另一個菜單進行保存，再到查詢菜單里查詢打印。
(4) “截面積號”為選擇試塊的模式，范圍(1、2、3 或 4)。
選擇1：模式(1)用于橫截面積100×100mm2的抗壓試塊
選擇2：模式(2)用于橫截面積150×150mm2的抗壓試塊
選擇3：模式(3)用于橫截面積200×200mm2的抗壓試塊
選擇4：模式(4)用于用戶任意設定截面(mm2)的抗壓試塊
(5) “自定義”為自定義試塊的模式，截面范圍(1 ～ 65535mm2)。
如在上一步中選擇了1～3則輸入截面積無效，只有選擇了4才進入此模式。自由輸入自定義截面。
(6) “齡期”為試塊齡期的輸入，范圍(0~99天)
* 設定參數：用“▲”鍵對光標位的數值進行改變，用[＞]鍵對閃爍位進行移動。
* 設定參數應依順序設定，按“確認”鍵將按順序設置，一直回到原始狀態，設定值才設置完畢，如要取消，則按“返回”鍵退出。
壓力試驗機(壓力試驗機原理 液壓式壓力試驗機)壓力機，混凝土壓力機，壓力試驗機，數顯壓力試驗機，全自動壓力試驗機效驗方法：
清零
按一次“清零”鍵，顯示器顯示0.0，(如不顯示0.0，再按一次“清零”鍵，直至顯示器顯示0.0)。
4. 系統換檔：
本系統有兩檔可供選擇,1000kN和2000kN。在試驗前應選定合適的檔位。
5．數據查詢：
因本系統大存儲量為3000個單元，所以在調取原存數據打印時只能按日期和編號調用已存的數據。
查詢數據的操作如下(如圖4)：
圖4
(1) 按“查詢”菜單后，顯示“0000000000”輸入要查詢數據的年月日和編號。例如“0302180001”為2003年2月18日第0001號數據。
(2) 按“確認”鍵，系統進行數據庫處理，如找到和查詢條件一樣的數據就顯示出來，如果沒找到，就顯示數據庫中*條數據。
(3) 可以用鍵“?”、“?”對數據庫的數據進行向前查詢和向后查詢。
(4) 在查詢狀態下，按“打印”鍵可打印數據庫的數據。
壓力試驗機(壓力試驗機原理 液壓式壓力試驗機)壓力機，混凝土壓力機，壓力試驗機，數顯壓力試驗機，全自動壓力試驗機試驗步驟：
1. 接通電源，紅色指示燈亮，如不亮，則順時針旋轉電源開關。
2. 選定合適的檔位。
3. 按“菜單”鍵進行系統設置，按“確認”鍵保存設置。系統默認設置如圖3，如不需調整，直接進行下一步操作。
4. 按“清零”鍵清零。
5. 放入試件，對中心。
6. 調整手輪，使上壓力板離試件約5mm。
7. 按“啟動”鍵，啟動電機。(紅色信號燈亮，如不亮則不會顯示速率，試驗數據無法保存及打印)。
8. 關閉回油閥，緩慢打開送油閥，按要求的速率控制送油閥加載，直至試件破裂，顯示值為峰值顯示。同時液晶屏能畫出試件從加荷到破裂的曲線。(如圖5)。
圖5
9. 打開回油閥，關閉送油閥。
10. 清除試件碎塊。
11. 放入*塊試件，再按“啟動”鍵，重復步驟8～10。
12. 放入第三塊試件，再按“啟動”鍵，重復步驟8～10。
13. 打開回油閥卸荷。
14. 按“確認”鍵，進入數據畫面，可以顯示出該次試驗的數據(峰值)。
15. 按“打印”鍵打印出該編號內的全部檢測數據。(不需打印直接按“返回”鍵退出。)
16. 按“返回”鍵返回測試畫面，進行下一組試驗。
17. 試驗結束，在測試狀態下按“停止”鍵，停止電機。
18. 關閉電源。
壓力試驗機(壓力試驗機原理 液壓式壓力試驗機)壓力機，混凝土壓力機，壓力試驗機，數顯壓力試驗機，全自動壓力試驗機 注意：當活塞超出大行程(25mm)，接近開關起保護作用，壓力機停止工作，這時應打開回油閥手柄，使活塞下降一段距離，然后重新進行試驗。
六、標定與檢測
按計量法規定，本試驗機一定一次，且由當地計檢局指定的法定計量部門進行。本機在使用中，除法定計量部門外，用戶請勿隨意進入標定狀態，否則會將內部數據搞亂，本機將不能正常使用。
儀器通電三分鐘后在試驗狀態下用三等標準測力計進行，標定步驟如下：
1. 接通電源。
2. 按“清零”鍵清零。
3. 選擇要標定的檔位(1000kN或者2000kN)。
4. 按“菜單”鍵，進入菜單畫面(如圖2)。
5. 選擇“系統壓力測試”，按“確認”鍵進入壓力測試畫面(如圖6)。
圖6 圖7
6. 選擇“壓力標定”，按“確認”鍵，輸入密碼“761013”，按“確認”鍵，進入“標定菜單”，(如圖7)。此時系統顯示標定零點。
7. 按“啟動”鍵，啟動電機。
8. 按“確認”鍵，系統顯示“20%”。
9. 關閉回油閥，打開送油閥，平穩加載，將活塞慢慢升起，穩住送油閥。此時顯示器不一定顯示為0.0(±1.0為允許值)；從額定載額的20%(如2000kN壓力機的20%為400.0kN，以測力環為基準)開始檢定，檢定應為五點，(五點應為大負載的20%、40%、60%、80%、*)，當測力計顯示接近額定載額的20%時，關小送油閥，慢慢逼近額定載額的20%(如2000kN壓力機的20%為400.0kN，以測力環為基準)。在到達的同時按下“確認”鍵，20%點位完成。
10. 同樣依次標定40%、60%、80%、*。當完成*時，系統自動退出標定狀態。但須全部完成后，系統才保存本次標定值。
11. 打開回油閥，關閉送油閥。
壓力試驗機(壓力試驗機原理 液壓式壓力試驗機)壓力機，混凝土壓力機，壓力試驗機，數顯壓力試驗機，全自動壓力試驗機安裝與調試：
如果標定的顯示和測力機顯示差值比較大時，要標定兩次，一般只需一次。
當標定完成以后，須對系統進行檢測，系統可任意檢測6點數據，一般為標定的大負載的零點、20%、40%、60%、80%和* 。系統檢測步驟如下：
1. 接通電源。
2. 按“清零”鍵清零。
3. 選擇要檢測的檔位(1000kN或者2000kN)。
4. 按“菜單”鍵，進入菜單畫面(如圖2)。
5. 選擇“系統壓力測試”，按“確認”鍵進入壓力測試畫面(如圖6)。
6. 選擇“壓力檢測”，按“確認”鍵進入“檢測菜單”，(如圖8)，此時系統顯示
“1”，表示檢測零點。
圖8
7. 按“啟動”鍵，啟動電機。
8. 按“確認”鍵，系統顯示“2”。
9. 關閉回油閥，打開送油閥，平穩加載，油缸的活塞慢慢升起，穩住送油閥。從額定載額的20%(如2000kN壓機的20%為400.0kN，以測力環為基準)開始檢測，檢定為五點。當測力機顯示接近額定載額的20%時，關小送油閥，慢慢逼近額定載額的20%。在到達的同時按下“確認”鍵，20%點位完成，此時，系統顯示“3”。
10. 同樣依次檢測40%、60%、80%、*，系統依次顯示“4”、“5”、“6”。當完成*時，系統自動退出檢測狀態。
11. 打開回油閥，關閉送油閥。
12. 按“打印”鍵，系統能打印出剛才檢測的數據。
l 在標定或檢測狀態下按“返回”鍵，就退出所在的狀態，數據不保存。
l 在進入標定或檢測前的檔位，就是本次標定或檢測的檔位
壓力試驗機(壓力試驗機原理 液壓式壓力試驗機)壓力機，混凝土壓力機，壓力試驗機，數顯壓力試驗機，全自動壓力試驗機維護及故障排除：
1、維護
(1)每日試驗結束后須清理破碎試塊并保持上下壓板、墊塊表面清潔。
(2)在連續使用2~3個月后須觀察油面高度是否符合要求。
(3)機器連續使用6個月后為保持液壓系統的潔凈須更換液壓油。更換時首先打開放油螺塞(12)等油排完后再重新擰緊。
注油時參照三、2中有關。
注意：液壓油更換后再次試用前應先啟動油泵排氣(見三、2(3)項)
(4)長時間不使用時可用塑料罩，罩于機體上以保持設備潔凈。上、下承壓板及球座在擦拭干凈后再涂滿稀薄的油膜以防止銹蝕。
(5)長時間不使用后再次使用時請從三、2項“調試”開始執行。
2、故障排除
以下故障為簡單的常見故障，用戶可根據情況按下述方法解決：
(1)加載不均勻
系統內有殘留氣體，可通過第三項中有關操作，并松開油缸背下部油管接頭。
(2)油泵電機不工作
更換保險絲。
(3)顯示屏不顯示
①更換保險絲
②卸下后蓋板檢查電源線聯接是否牢固
(4)顯示屏顯示異常
斷電后，打開后蓋板，檢查傳感器輸入接插件是否可靠，若完好應檢查傳感器是否正常。
如果出現其它無法解決的問題時，請與本公司聯系。切不可自行處理以招致不必要的麻煩。
壓力試驗機(壓力試驗機原理 液壓式壓力試驗機)壓力機，混凝土壓力機，壓力試驗機，數顯壓力試驗機，全自動壓力試驗機注意事項：
本注意事項包括使用、維護、檢驗中的有關。
1. 使用時電源電壓須準確無誤；
2. 傳感器與主機連接的電纜不得有中間接頭，如遇破損需更換電纜，并且接線準確無誤；
3. 使用時須按說明書規定程序操作。
4. 操作中嚴禁下壓力板(7)超過活塞規定行程。
5. 在經過長時間工作后密封圈可能會失效而導致油缸嚴重滲油，此時應遵循以下方法更換密封圈。
(1)移出下壓力板及防塵罩；
(2)用2只M12吊環螺釘吊出活塞后拆出油缸內壁密封圈、環；
(3)裝換上新的密封圈、環，并小心放入活塞，蓋上承壓板，在不使用時始終保持其外表光滑、潔凈，不得碰傷，刮毛和堆積雜質。
6. 試驗機外殼須*接地，試驗機機架后側有接地螺釘。
7. 標定由計量部門進行，用戶不得隨意操作。
8. 試驗機不能與一個大功率電器設備共用一個電源插座。
9. 試驗機應置于干凈處，防止灰塵侵入，并在溫度為10~35℃，濕度≤80％的工作環境中使用。
10. 試驗結束，傳感器應處于脫離載荷狀態， 以保護傳感器。 試驗中執行打印時，若是打印紙用完，換上新的打印紙，按開關SEL鍵，再按LF鍵，打印機會自動進紙。
11. 請不要私自拆卸儀器。
試驗機外形圖、地基圖、電氣接線圖請另向我們所要！
